0432段码液晶屏

|
0432段码液晶屏
产品详情

基本参数

LCM编号:JDL0432R04-1

背 光 源:LED(Y-G)

工艺类别:COB

外形尺寸:99*62.3*10

可视区(液晶屏)尺寸:80*50

控制器:1621 OR EQU

背光颜色:黄绿背光

LCD显示模式:STN;全透,正显

LCD特性:全透,常温,12H

是否公用模组:是

模块类型:笔段式

链接方式:PIN

视角方向:12 'clock

工作温度: -20°C-70°C

存储温度:-30°C- 80°C

驱动方式:1/4DUTY, 1/3BIAS,VDD=5V ,VOP 4.5V

VOP: 4.5V

VDD: 5V

产品别名:0432笔段式液晶模块、0432段显液晶模块、0432段码

发布时间: 2015-08-24

PIN脚说明

第1脚:VSS

第2脚:VDD

第3脚:CS

第4脚:WR

第5脚:DATA

第6脚:LEDA

尺寸视图

段码液晶屏尺寸大小图

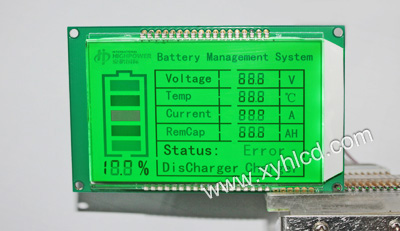

显示效果图

段码液晶屏显示效果图
